12/8/10

Σπέσιαλ multifeed λήψεις κεντρικής στόχευσης «Astra 23.5Ε», σε offset πιάτο 1.20cm…

Σπέσιαλ multifeed λήψεις κεντρικής στόχευσης «Astra 23.5Ε», σε offset πιάτο 1.20cm…

d) Συνδυασμός κεντρικής στόχευσης «Astra 23.5Ε», με διευρυμένες παράκεντρες λήψεις «…45E, 42Ε, 39Ε, 33Ε, 28.5E, 26E, 23.5E, 19.2E, 16E, 13E, 9E, 5E, 1W, 4W/5W…» (σε offset πιάτο 1.20cm):

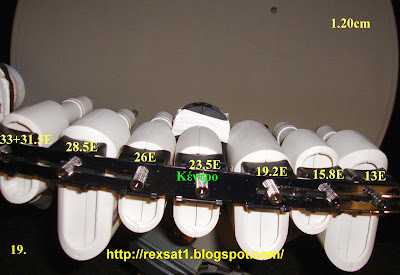

Αφήσαμε για το τέλος μια ιδιαίτερα ενδιαφέρουσα εγκατάσταση παράκεντρων λήψεων με κέντρο το δορυφόρο Astra 23.5Ε (εικ.19), στην οποία διευρύναμε τις λήψεις μας πολύ πέρα από την αρχική εργοστασιακή μπάρα στήριξης τόξου (εικ.21), αφού υπήρχε η ανάλογη εμπειρία από το περσινό αφιέρωμα παράκεντρων λήψεων των Δορυφορικών Νέων (τεύχος 62, Ιούνιος 2009)…

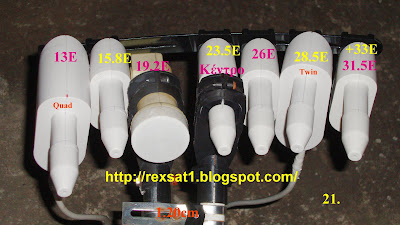

Έτσι προχωρήσαμε με τις απαραίτητες ρυθμίσεις «ανύψωσης (elevation), απόκλισης (declination) και περιστροφής στο τόξο», για την αντίστοιχη κεντρική εστίαση της τροχιακής θέσης «Astra 23.5Ε», του offset πιάτου μας (εικ.19a). Ακολουθώντας τα πέντε βήματα (εικ.7), προσαρμόσαμε την ειδική μπάρα στήριξης τόξου στη βάση στήριξης του κεντρικού Lnb (εικ.20). Ενώ μαζί με τις ειδικές ρυθμίσεις (εικ.4 & .5), ξεκινήσαμε την εγκατάσταση των πρώτων multifeed λήψεων (με τα αντίστοιχα Lnb στις τροχιακές θέσεις «Eurobird 33Ε/Astra 31.5Ε, Astra/Eurobird 28.5E, Eurobird/Badr 26E, Astra 19.2E, Eutelsat 16E, Hot Bird 13E»), στην αρχική εργοστασιακή μπάρα στήριξης τόξου (όπως φαίνεται στην εικ.21).
Στην οποία θα διαπιστώσατε την πρώτη μας παρεκτροπή από το σύστημα MultiConnect της Inverto, αφού η χώρα μας δεν βρίσκετε στην στόχευση των μέγιστων κεντρικών beam (από όλους τους δορυφόρους). Έτσι ειδικά για τον δύσκολο δορυφόρο «Astra 1Η – 19.2Ε» κάναμε μια εξαίρεση και χρησιμοποιήσαμε Lnb «κανονικού feed» (με στήριξη βάσης Mabo), με μέγιστες απολαβές λήψης έως και 10% (εν αντίθεση με την απόδοση του «Slim feed»)… Η συνέχεια είναι ακόμη πιο ενδιαφέρουσα, αφού σκεφτήκαμε να επεκτείνουμε ανατολικά και δυτικά το τόξο λήψης, με αντίστοιχα υλικά εγκατάστασης που προσφέρει το βασικό kit συστήματος MultiConnect της Inverto (IDLB-SET03-MULTI-STP). Πέρα από την εργοστασιακή πατέντα που προτείνει η Inverto στο δικτυακό της «τόπο». Αυτό έγινε πραγματικότητα με δυο έξτρα μπάρες στήριξης τόξου, δίνοντας την πολυπόθητη κατεύθυνση στο τόξο μας (όπως φαίνεται στην εικ.22)!
Αφού στερεώθηκαν πολύ καλά πάνω στην αρχική μπάρα και τους ακραίους δορυφόρους (αριστερά στις θέσεις «28.5Ε, 33Ε» και δεξιά στις θέσεις «13Ε,16Ε»), ακολουθώντας τα βήματα «1 έως 4» (εικ.22). Έτσι μας έδωσαν την δυνατότητα για την επέκταση των παράκεντρων λήψεων στους δορυφόρους «Hellas Sat 39E» και «Sirius 4.8E», ενώ χρησιμοποιήσαμε για προληπτικούς λόγους δυο σημεία υποστήριξης (εικ.23). Με απώτερο στόχο τα Lnb (και τα πουλάκια της φύσης), να χορεύουν άφοβα πάνω στην την τελική εγκατάσταση των ακραίων δορυφόρων στο τόξο μας: «Intelsat 45E», «Turksat 42E» και «Thor 0.8W», «Amos 4W/Atlantic Bird 5W» (εικ.24)… Μια και τα μεγάλα γεγονότα τρέχουν αυτό το καλοκαίρι στη ζώνη Clarke (Μουντιάλ 2010, Ευρωπαϊκό Πρωτάθλημα Στίβου 2010…) και απαιτούν σταθερές και γρήγορες λήψεις…

Αναλυτικά στατιστικά στοιχεία για την multifeed εγκατάσταση στις 23.5Ε (μέσω Τopfield 7700 HSCI):

Κέντρο:
«Astra 3Β -23.5E: 100% (Dance TV ΗD-12032 H-DVB-S2), 100% (L1 TV-11914H), 100% (Ocko-12168V)»…

Παράκεντρα αριστερά:
«Intelsat 12 - 45Ε: 55% (Kiss TV-11686V), 48% (Balkanika -11468V-DVB-S2), 45% (Fiesta TV - 11550V -DVB-S2) »…

«Turksat 42Ε: 76% (TNT-11804V), 72% (TRT 1-11919V), 68% (MTV TR-11996 V), 52% (Number One TV-11096V), 38% (E2-11054H)»…

«Hellas Sat 39Ε: 57% (ERT World-12606H)», 54% (The Voice-12524H), 48% (Mad BG-10956V), 53% (Taraf TV-12688 V)», 54% (Conn-x Sat-12729H- DVB-S2)…

«Eurobird 33E: 57% (HD 1- 11139H- DVB-S2), +Astra 31.5Ε: 58% (Ru Music-12012V), 58% (Star TV-12090V), 57% (TV 7-12168 V)»…

«Astra/Eurobird 28.5E: 64% (NME-11642V), 63% (BBC News-11954H), 40% (BBCi-12441V), 51% (Sky3D-12460H- DVB-S2), 38% (CNN-12051V), 0-23% (11260V-Omusic), 0-23% (BET+1 11222H)»…

«Badr 26E: 51% (MBC-11919H), 45% (Dubai One-12130V), 43% (MTV Arabia-12169V) + Eurobird 25.5E: 73% (Disney XD-11096H)»…

Παράκεντρα δεξιά:
«Astra 19.2Ε: «92% (MTV- 11973V), 85% (Arte-10744 H), 63% (GO TV-12663H), 52% (Yavido-12148H), 42% (Das Erste-11836H), 50% (ZDF-11954H), 49% (Deluxe Music-12246V)»…

«Eutelsat 16E: 58% (Vizion Plus-11283H), 42% (Balkanika-11138H), 44% (TV Sofija Kabel- 10796V), 39% (Carli TV-10892 H), 52% (My Music-11055V), 53% (Folklor TV-12525H)»…

«Hot Bird 13E: 70%(4Fun TV-10719V), 69% (H BOYΛH-12169Η), 66% (Nova promo-12130Η), 63% (Viva Polska-11075V), 60% (ERT World-11642H), 58% (RTL 102.5-11623V)»…

«Eurobird 9E: 54% (C Music TV-11804V), 47% (Tivuitalia-11823H), 43% (HD 1- 11881V- DVB-S2), »…

«Astra 4.8E: 59% (English Club-12073 H), 49% (Hustler TV-12111H)»…

«Thor/Intelsat 0.8W: 55% (Musiq 1- 12418V), 59% (McBox-11958V), 58% (1 Music Channel-11900H)»…

«Amos 4W: 32% (Enter Music- 11389H), +Atlantic Bird 5W: 30% (France2-11591V)»…


Σχόλιο: Η ενεργοποίηση του νέου δορυφόρου «Astra 3Β», άλλαξε αυτομάτως τα στατιστικά στοιχεία λήψεων στις 23.5Ε (Πανευρωπαϊκή δέσμη), με αποτέλεσμα να βελτιωθεί κατακόρυφα η λήψη του δορυφόρου σε όλη την Ελληνική επικράτεια… Ο συνδυασμός αυτός των παράκεντρων λήψεων σε 1.20εκ., μας χαρίζει ταυτόχρονες λήψεις σε ένα σημαντικό αριθμό τροχιακών θέσεων (μεταξύ 45E και 5W) και παράλληλα δυνατότητες ενός γρήγορου ζάπινγκ σε ένα σημαντικό αριθμό ελεύθερων καναλιών που εκπέμπουν στη ζώνη Clarke… Ο ερχομός νέων δυνατών δορυφόρων το επόμενο διάστημα μέχρι και το καλοκαίρι του 2011 (`η και κάποιων αρνητικών εκπλήξεων στις λήψεις μας από δορυφόρους που απευθύνονται σε άλλες αγορές), θα μας δώσει σίγουρα την δυνατότητα για σημαντικές αλλαγές στο επόμενο multifeed συνδυασμό λήψεων του 2011…

Εάν θέλετε να ανανεώσετε `η να προχωρήσετε για πρώτη φορά σε multifeed λήψεις στην ήδη υπάρχουσα εγκατάσταση σας, το νέο σύστημα MultiConnect της Inverto σας δίνει την ευκαιρία… Εμείς σας παρουσιάσαμε σημαντικές πληροφορίες (μέσω του δικτυακού μπλοκ παράκεντρων λήψεων), σε πραγματικές δοκιμές συνδυασμών παράκεντρων λήψεων (στα βόρεια της χώρας), εσείς επιλέγετε το multifeed συνδυασμό που ταιριάζει στις ανάγκες σας. Καλή επιτυχία και καλό καλοκαίρι.

Nicolas A. - http://rexsat1.blogspot.com/
