Κατεξοχήν μουσικές παράκεντρες λήψεις στην ζώνη Clarke…

Κατεξοχήν μουσικές παράκεντρες λήψεις σε σταθερό 1.20 offset πιάτο…
Σας παρουσιάζουμε μια κατεξοχήν εγκατάσταση για μουσικές παράκεντρες λήψεις (σε σταθερό 1.20 offset πιάτο), που μπορεί να σας προσφέρει ένα απολαυστικό ζάπινγκ σε ένα σημαντικό αριθμό αξιόλογων ελεύθερων καναλιών, από 14 διαφορετικές τροχιακές θέσεις στην ζώνη Clarke…

Ακραίες Παράκεντρες λήψεις σε 1.20 Offset πιάτο:

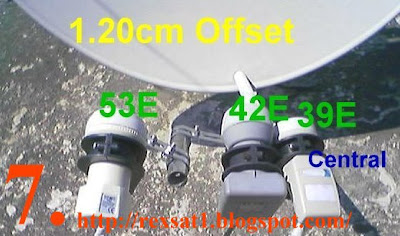

Η συνηθέστερη διάμετρος λήψης στην ψηφιακή εποχή, είναι τα κάτοπτρα διαμέτρου των 1.20 Offset (για όλη τη χώρα), παράλληλα, όλη σχεδόν η ζώνη Clarke έχει ανανεωθεί με νέες γενιές ισχυρών δορυφόρων (με δυνατό Beam για την Ελλάδα) που κάνουν τη ζωή μας πιο εύκολη (στις δορυφορικές μας λήψεις). Παράλληλα η ύπαρξη ελαφρύτερων Slim Lnbs (με χαμηλό θόρυβο έως 0.2 db), μας δίνουν πλέον τη δυνατότητα να πειραματιστούμε σε παράκεντρες λήψεις δορυφόρων (ακόμη και με διαφορά 3 μοιρών), σε διάμετρο πιάτου 1.20 Offset, που για μας θεωρείται η κορυφαία μικρότερη διάμετρος παράκεντρων λήψεωνΣε όλες τις παράκεντρες μας λήψεις (εικόνα 7), χρησιμοποιήσαμε τις ειδικές βάσεις στήριξης παράκεντρων λήψεων για Offset πιάτα τύπου Mabo, οι οποίες ανάμεσα στα άλλα προσφέρουν δυνατότητες ρυθμίσεων ανύψωσης (elevation), απόκλισης (declination), αλλά και περιστροφής του Lnb (Skew), ώστε να έχουμε τα μέγιστα αποτελέσματα παράκεντρων λήψεων. Κάτι που είναι 100% εφικτό, όταν χρησιμοποιούμε διαφορετική βάση για κάθε Lnb της εγκατάσταση μας…

Έτσι όταν χρησιμοποιήσαμε συνδυασμό από quad, twin και single lnbs, περιοριστήκαμε σε παράκεντρες λήψεις που στόχευαν σε δημοφιλείς τροχιακές θέσεις (όπως την εικόνα 8).

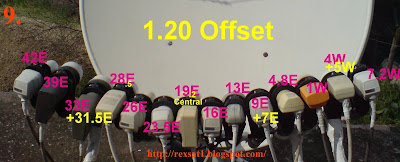

Όμως η εγκατάσταση που μας ενθουσίασε περισσότερο και αποτελεί την πιο πρόσφατη ενασχόληση μας με πειραματισμούς παράκεντρων λήψεων (έρχεται στην εικόνα 9). Όπου 14 single lnb «χορεύουν στη κυριολεξία μάμπο», πάνω σε ένα σταθερό πιάτο 1.20 Offset, οδηγώντας της λήψεις μας στα άκρα! Με κεντρική εστίαση στο σύμπλεγμα δορυφόρων Astra 19.2E και παράκεντρες λήψεις που εκτείνονται από το δυτικό τόξο των 7.2W, έως και το ανατολικό τόξο των 42Ε (παρέχοντας συνολικά 14 παράκεντρες λήψεις τροχιακών θέσεων)… Ανάμεσα τους, οι δορυφόροι: 1) Turksat – 42E (MTV Turk, Nr1 TV,) 2) Hellas Sat 2 – 39E (MM TV, The Voice…), 3) Eurobird 3 -33Ε & Astra 2C – 31.5Ε (που κατέφθασε πρόσφατα σ` αυτή τη τροχιακή θέση), 4) Eurobird/Astra 28.5E (χωρίς την Fixed δέσμη του δορυφόρου Eurobird 1, για την οποία προαπαιτείτε κεντρική εστίαση `η άλλο συνδυασμό παράκεντρων λήψεων...), 5) Badr 4 -26Ε & Eurobird 2 -25.5Ε (MTV Arabia, MBC 1-4,…), 6) Astra 1G/1Ε – 23.5Ε (Ocko), 7) Astra 19.2E (Central lnb), 8) Eutelsat W2, 9) Hot Bird 13Ε, 10) Eurobird 9A & W2Α -10E & Eutelsat W3A-7E (οι πιο δυνατές συχνότητες της δέσμης Europe B/Digiturk), 11) Sirius 4 – 4.8Ε (ευρωπαϊκή δέσμη), 12) Thor/Intelsat 1W (1Music Channel, Musiq1,…), 13) Amos 4W & Atlantic Bird 5.0°W (MTV Adria, MTV Ukraine, MCM, France2/3…), 14) Atlantic Bird 7.2W (Melody Tunes, Space Toon…). Αυτή η εγκατάσταση στήθηκε με κύριο σκοπό να λάβουμε τα περισσότερα ελεύθερα μουσικά κανάλια, από ένα μεγάλο τόξο δορυφόρων στη ζώνη Clarke. Έτσι επιδιώξαμε λήψεις ελεύθερων καναλιών από τις ισχυρές δέσμεςαναμεταδότες των δορυφόρων που λαμβάνονται στο τόξο (μεταξύ 42E - 7W), αλλά και πλήρη λήψη για τις ισχυρές δέσμες εκπομπής (στα βόρεια της χώρας), στους κεντρικούς δορυφόρους του τόξου (μεταξύ 26Ε - 4.8Ε)… Δυσκολίες αντιμετωπίσαμε σε δορυφόρους με διάφορα 2.5 μοιρών, όπως τα συμπλέγματα δορυφόρων Eurobird/Astra 28.5E, Badr 4 -26Ε (& Eurobird 2 -25.5Ε) και Astra 1G/1Ε – 23.5Ε, τις οποίες ξεπεράσαμε με τη χρήση των Slim Lnb (τύπου Alps) και τους κατάλληλους μικρό- συντονισμούς, δίνοντας περισσότερη έμφαση στην εστίαση της τροχιακής θέσης Badr 4 -26Ε (που είναι λιγότερο ισχυρή στη Θεσσαλονίκη), εάν βρισκόμασταν στα νότια της χώρας (θα κάναμε το ακριβώς αντίθετο), θα δίναμε περισσότερο έμφαση στις τροχιακές θέσεις 28.5Ε και 23.5Ε…

Στην εικόνα 10, φαίνεται ξεκάθαρα η διαφορετική στήριξη για κάθε lnb της εγκατάστασης μας, παράλληλα (στην εικόνα 11), μπορείτε να παρατηρήσετε ότι απαιτείται έξτρα στήριξη της εγκατάστασης μας (στους ακραίους δορυφόρους που είναι ευάλωτοι στις λήψεις, σε συνθήκες κακοκαιρίας )… Μια και οι προδιαγραφές στήριξης (μιας τέτοιας εγκατάστασης), μπορεί να εγγυηθεί χωρίς έξτρα υποστήριξη, μέχρι και οκτώ τροχιακές θέσεις παράκεντρων λήψεων (μεταξύ 28.5Ε-4.8Ε)…

Από τη συγκεκριμένη εγκατάσταση παράκεντρων λήψεων (εικόνα 12), δεν απαιτούμε να έχουμε όλη τη ζώνη Clarke στο πιάτο μας, έχουμε όμως ένα αξιόλογο αριθμό ελεύθερων καναλιών, που με την κατάλληλη χρήση των διακόπτων DISEqC 1.1 και 1.0 (και τη συνεργασία του δορυφορικού μας δέκτη, με υποστήριξη πρωτόκολλου 1.1), μας παρέχεται ένα γρήγορο ζάπινγκ σε περισσότερες από 14 τροχιακές θέσεις…

Nicolas A. - http://rexsat1.blogspot.com/
